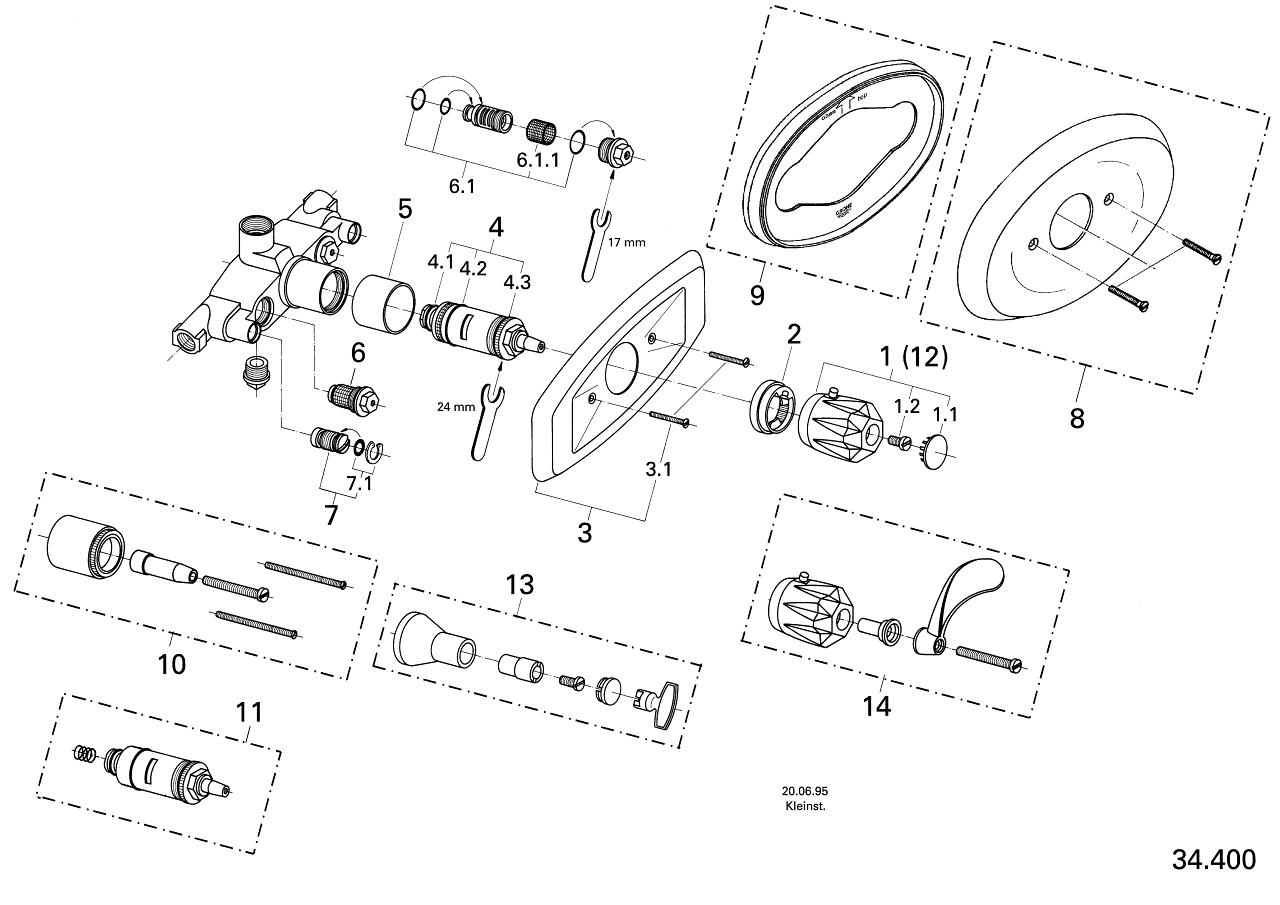

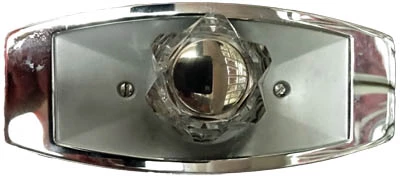

Grohmix 34.400 bis Baujahr 1979

../_images/Grohe%2034400%20explosion%20drawing.jpg

../_images/Grohe%2034400%20Thermoelement%202.png

../_images/Grohe%2034400%20Thermoelement%20ausgebaut.jpg

Funktionsbeschreibung

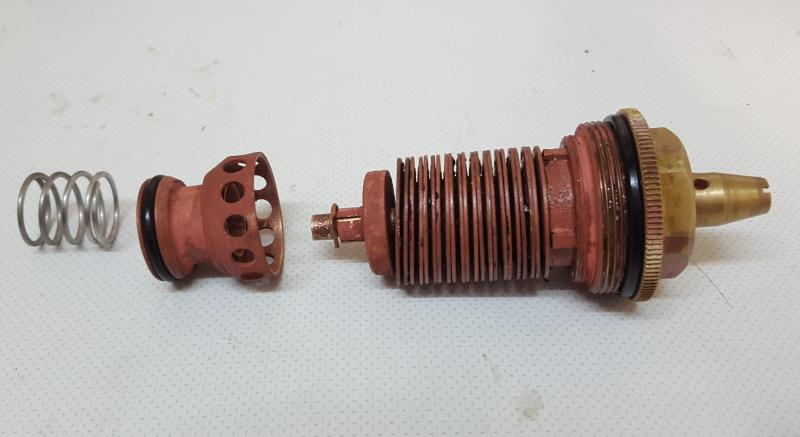

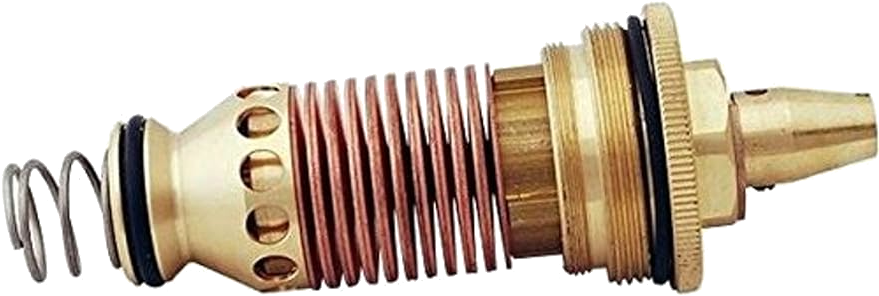

Der Regulierkegel (das Teil mit den vielen Löchern) bewegt sich rein und raus und verändert dadurch den Anteil von Warm- und Kaltwasser. Der Regulierweg beträgt nur 1,25 mm. Das Warmwasser strömt dabei innen durch den Kegel und zwischen Kegel und Hut, das Kaltwasser außen entlang zwischen Kegel und Wand. Wenn sich der Kegel nach innen bewegt, öffnet sich der Warmwasserweg und es schließt sich der Kaltwasserweg: das Wasser am Auslauf wird wärmer.

Der Temperaturwählgriff drückt von außen auf das Paket mit den Bimetallscheiben. Die Bimetallscheiben wiederum drücken auf den Regulierkegel. Auf der Gegenseite drückt die Druckfeder. Es entsteht ein Gleichgewicht zwischen Temperatureinstellung, Bimetallscheiben und Druckfeder.

Eine wärmere Temperatureinstellung drückt die Bimetallscheiben hinein. Bei Kälte dehnen sich die Bimetallscheiben aus. Dadurch wird mehr Warmwasser gefördert.

Die Einstellschraube im Griff wirkt nur auf den Hut. Damit stellt man den Regulierweg ein.

Längere Ruhezeiten

Wenn das Bad für längere Zeit nicht benützt wird, ist es ratsam den Thermostaten auf ganz kalt zu stellen und einmal in jedem Monat ein paar mal von ganz kalt auf ganz warm und zurück zu drehen.

Ersatzteile

Beschreibung	Grohe-Nr.	EAN
Thermoelement	47010000	4005176009419
2 × Rückflußverhinderer	1411600M	4005176006005
2 × Absperrspindel	47005000	4005176009372

Ersatz-O-Ringe

Item	Position	Innen-Ø × Dicke (in mm)	RS-Online
Thermoelement	vorne	35 × 2	196-4897
	innen	16 × 2,5	196-4974
	innen	6 × 2,5	255-5864
	Kegel	20 × 2,5	196-4979
	Kegel alt	18 × 2,5	196-4976
Rückflußverhinderer	vorne	22 × 2	196-4883
	mitte	16 × 1,25	255-5665
	hinten	16 × 1,5	196-5485
	alt hinten	15 × 2	196-4873
Absperrspindel	vorne	8 × 2,5	196-4963

Sprengring 4 × 0,75

Wartungsanleitung

Austauschanleitung

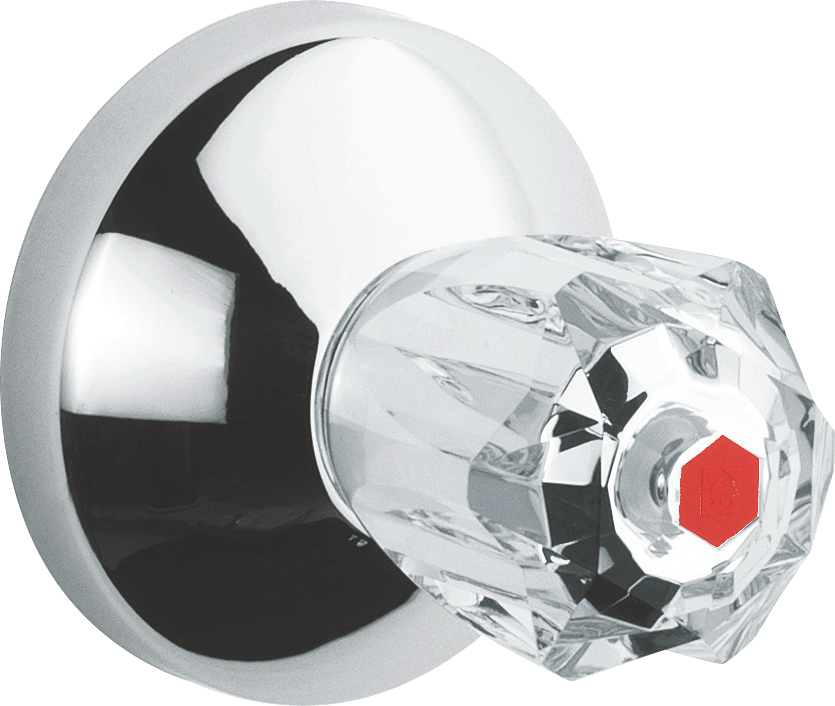

Grohe Atlanta Brillant

../_images/Grohe%20Atlanta%20Brillant%20UP-Ventil%20Oberbau.png

Ersatzteile

Beschreibung	Grohe-Nr.	EAN
Brillant-Griff ½″	06707000	4005176003066
Oberteil ½″ (alt)	07148000	4005176003462
Oberteil ½″ (neu)	07147000	4005176003455
Oberteil ½″ komplett	11542000	4005176021121
Ventil ½″ Dichtung	0529100M	4005176001871

Ersatz-O-Ringe

Item	Position	Innen-Ø × Dicke (in mm)	Grohe-Nr.	EAN/RS-Online
Ventil ½″	außen	18,2 × 1,7	0392400M	4005176001833
Ventil ½″	außen	18 × 1,8		196-4842
Ventil ¾″	außen	23 × 2	45583000	196-4884
Ventil ¾″	außen	23 × 2	45975000	196-4884
Ventil	innen	6 × 2	0128300M	196-4858
Oberteil ½″ (alt)	außen	18,6 × 1,7
Oberteil ½″ (alt)	innen	11,5 × 2,2

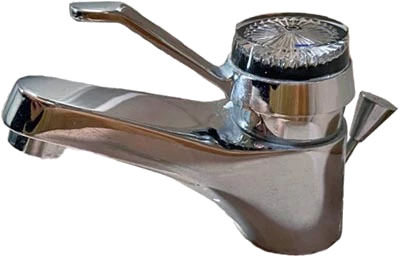

Ideal Standard Ceramix

../_images/Ideal%20Standard%20Ceramix.png

Ersatzteile

Kartusche A962552NU ca. 50€

O-Ring 15 × 3 bei Bidet zwischen Wasserhahn und Gelenk 196-5022 (zum Abschrauben Inbus 8).
