Heizraum
Übersicht
Die Therme erhitzt durch einen Wärmetauscher das Wasser im Ladespeicher. Die Frischwasserstation entnimmt das heiße Wasser aus dem Ladespeicher und erhitzt damit das Warmwasser in einem weiteren Wärmetauscher.
Anleitungen für die Geräte

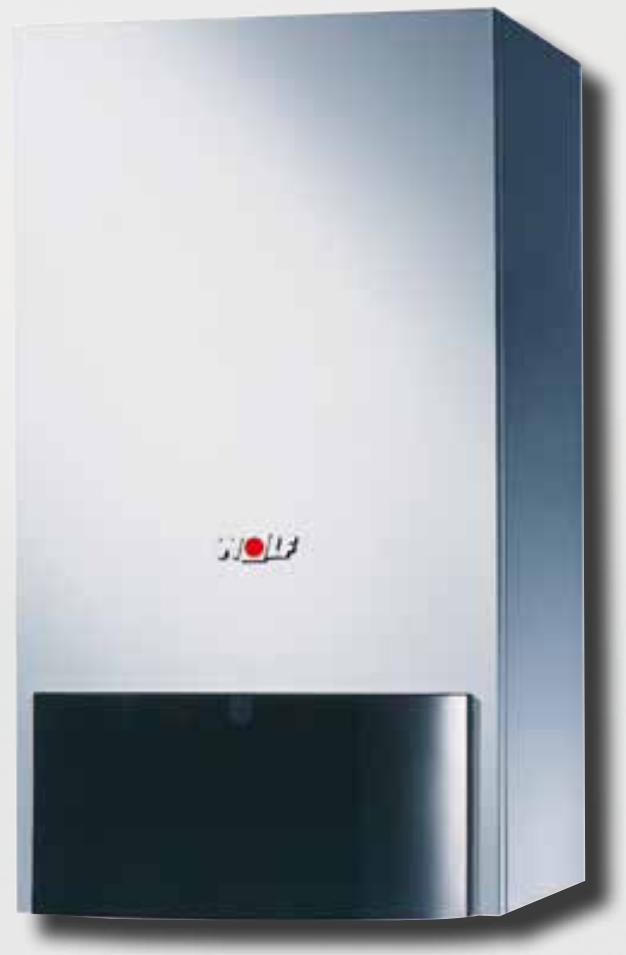

Therme
Modell: Wolf ComfortLine CGB 35
Die Therme in Sun Vajon verbrennt Erdgas (Methan) aus der Gemeindeleitung. Das erhitzte Wasser wird im Ladespeicher gespeichert.
Die Therme kann je nach Bedarf verschieden stark heizen und vermeidet dadurch häufiges An- und Ausschalten. Modulationsbereich von 9 bis 35 kW.
Bei der Verbrennung von Erdgas entsteht Wasserdampf. Eine gewöhnliche Therme verbläst den heißen Wasserdampf durch den Kamin und verschenkt dabei Energie. Eine Brennwerttherme kühlt die Abgase soweit herunter bis der Wasserdampf kondensiert und gewinnt dadurch die Verdampfungswärme zurück. Das kondensierte Wasser wird durch die Kanalisation entsorgt. Die Brennwerttherme erreicht einen bis zu 10% höheren Wirkungsgrad als herkömmliche Thermen. Die Rücklauftemperatur muß aber niedriger sein als der Taupunkt.

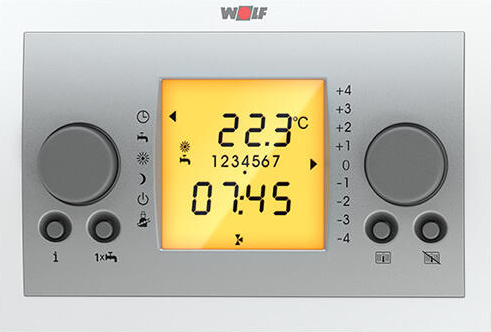

Bedienmodul BM
Steuerung für die Therme.

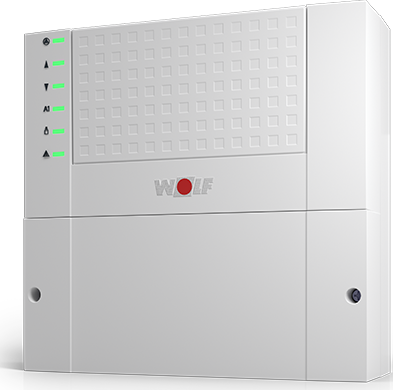

Kaskadenmodul KM-2
Steuert die Heizkreispumpe und die Speicherladepumpe.

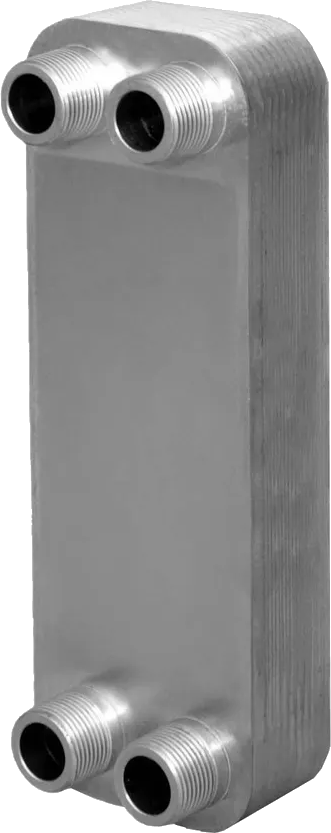

Wärmetauscher
Modell: Wolf Plattenwärmetauscher SL32-30 35kW

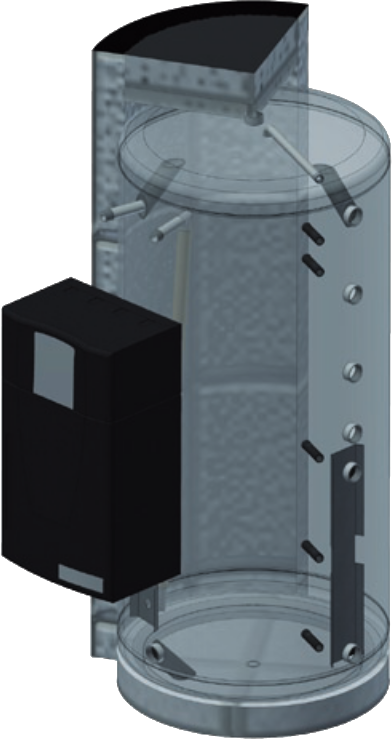

Ladespeicher
Ladespeicher für 1000L Warmwasser.
Modell: Varmeco Ladespeicher PS BackPack+ 1000 PN3
Ein Ladespeicher ist ein Warmwasserspeicher in dem das Wasser in Schichten gelagert wird, das warme Wasser oben, das kalte unten. Die Schichten durchmischen sich nicht. Das Wasser wird je nach Außentemperatur auf ca. 60° erhitzt.
Das kalte Wasser wird aus dem unteren Teil des Speichers gepumpt und in einem Wärmetauscher erhitzt. Dann fließt es in den oberen Teil des Speichers. Die andere Seite des Wärmetauschers wird von der Therme erhitzt.
Der Speicher dient als hydraulische Weiche für die Heizkreisläufe. Das warme Wasser für den Vorlauf der Heizkreisläufe wird oben am Speicher entnommen. Das kalte Wasser im Rücklauf wird unten wieder eingespeist.
Zur Warmwasserbereitung pumpt eine Pumpe das warme Wasser aus dem oberen Teil des Speichers durch den Wärmetauscher in der Frischwasserstation in den unteren Teil des Speichers. Die andere Seite des Wärmetauschers erhitzt dabei das Warmwasser.
Frischwasserstation
Besorgt Warmwasser und Zirkulation. Benützt das heiße Wasser aus dem Ladespeicher um Trinkwasser zu erwärmen.
Modell: Varmeco Vario fresh-nova 30 HE

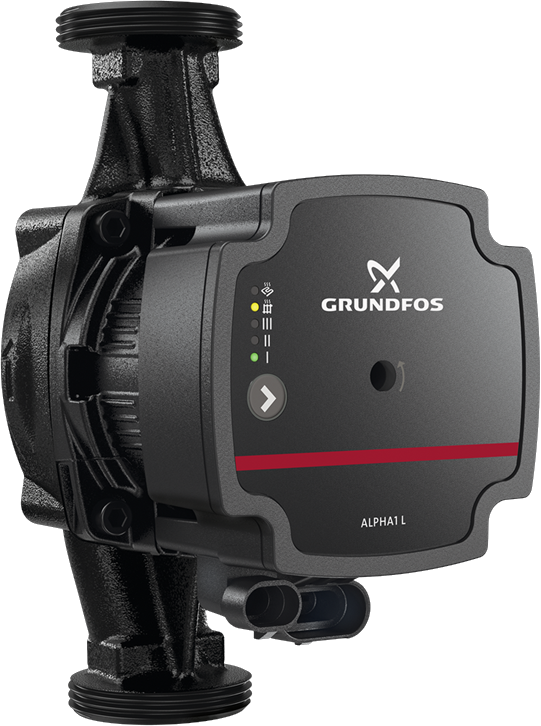

Heizungs-Umwälz-Pumpe
Pumpt das Wasser zu den Heizkörpern und zurück.
Modell: Grundfos Alpha1 L 25-60 180

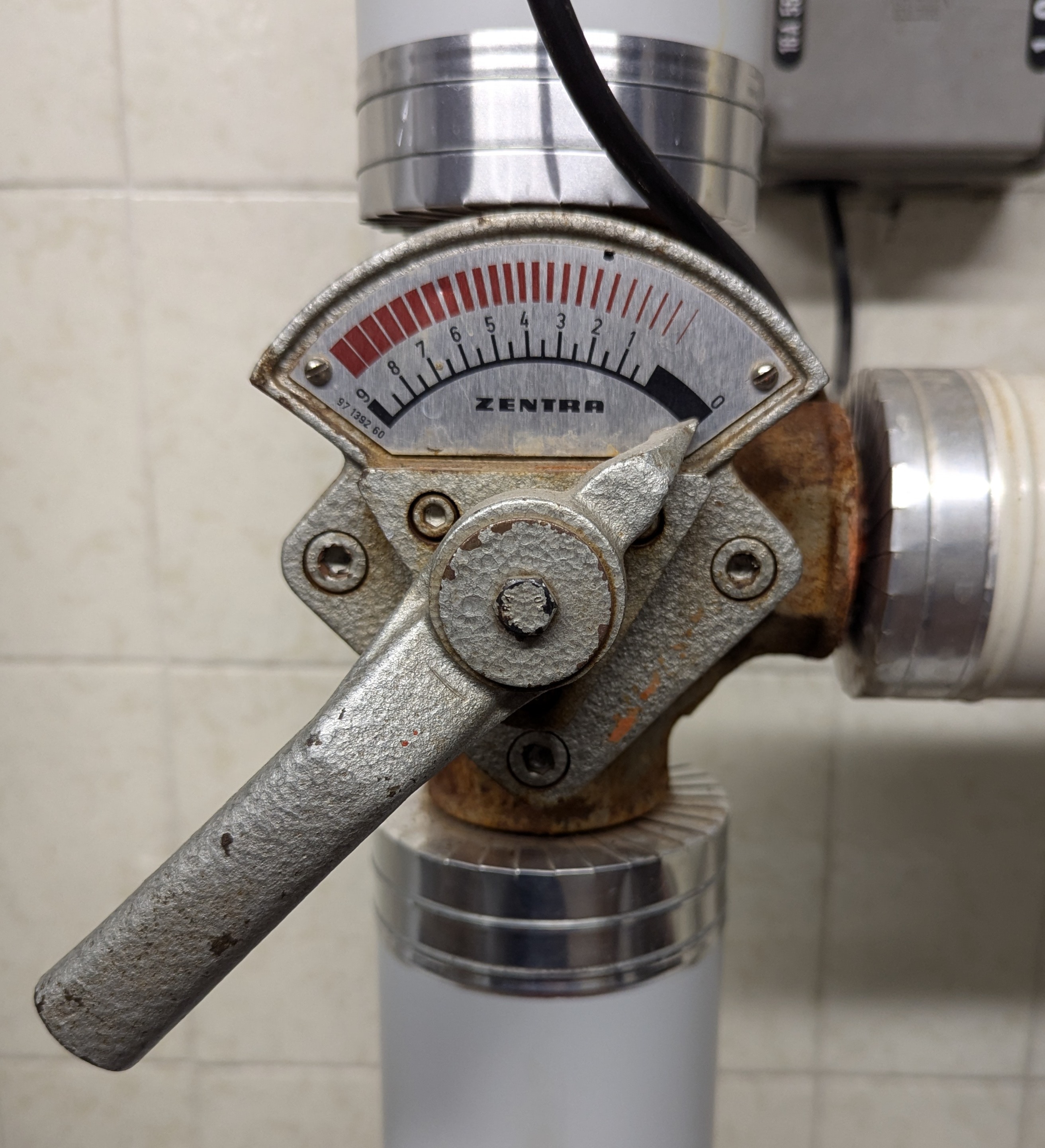

Drei-Wege-Mischer
Modell: Zentra.
Der Drei-Wege-Mischer steuert die Vorlauftemperatur der Heizkörper. Die Heizkörper können somit mit einer niedrigeren Temperatur betrieben werden als der Ladespeicher. Somit können die Thermostatköpfe gleichmäßiger arbeiten.

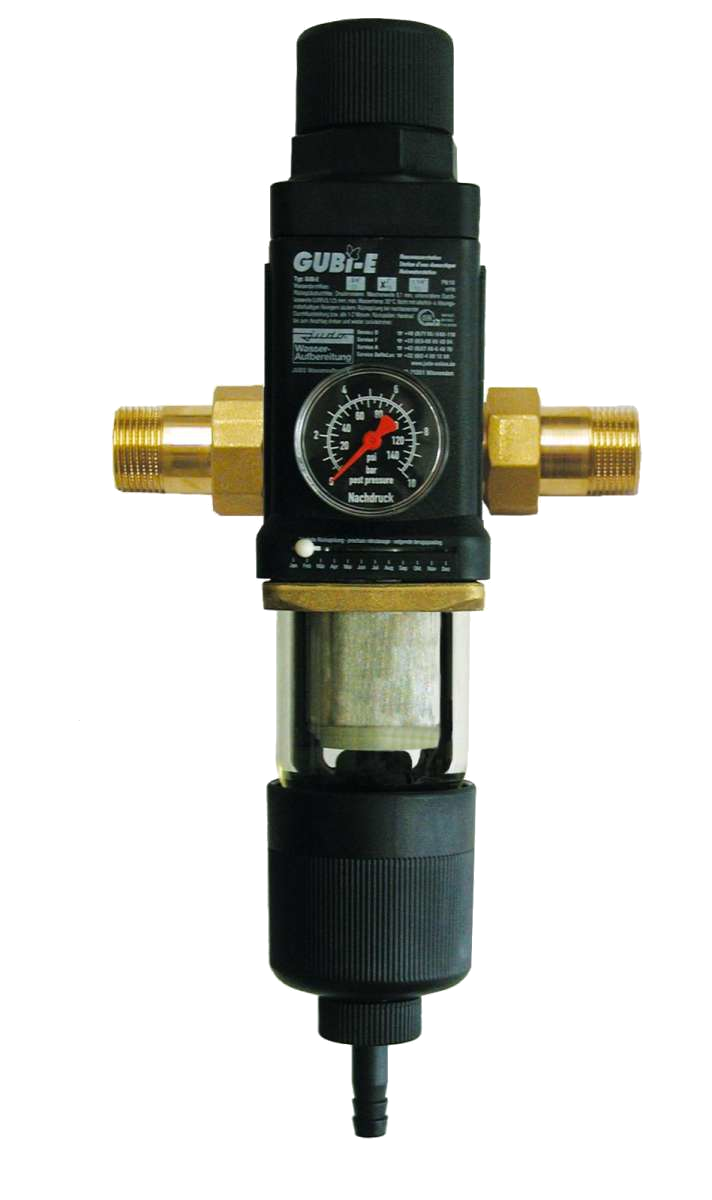

Trinkwasserfilter
Modell: Judo GUBI-E
Important
Der Trinkwasserfilter muß mindestens alle 2 Monate gespült werden.
Dazu unten am Filter den roten Schlauch anschließen, das andere Ende in den Abguß stecken, und dann das schwarze Handrad unten am Filter einmal bis zum Anschlag drehen und wieder zurückdrehen. Dabei tritt Wasser aus dem Schlauch aus.
